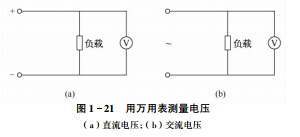

本文由西安電機修理廠官網編輯部發，轉載請注明原文鏈接地址：http://m.ruyaociqi.com/baoyang/119.html(西安電機修理18602993993) 要知道怎么使用萬用表，首先我們先來了解下萬用表，又稱多用表、三用表或復用表．是一種多功能、多量程的側量?jī)x表。一般可測量直流電壓、直流電流、交流電壓、電阻和音頻電平等參數．有些還可測量交流電流、電容、電感和晶體管共發射極直流放大系數等電參數。萬用表也是電機檢修時最常使用的工具之一。一般用萬用表測量電壓的接線．如圖1-21

由于萬用表具有功能多、量程多、使用方便、體積小、價格低和便于攜帶等優點．故應用甚廣，已成為從事電子電器安裝、調試和維修的必備儀表。萬用表有指針式和數字式兩種．下面分別作簡單介紹。
1）指針式萬用表。指針式萬用表主要由表頭、測量線路和轉換開關三部分組成。表頭用以指示被測量的數值：測量線路用來把各種被測量轉換到適合表頭測量的直流微小電流；轉換開關實現對不同測量線路的選擇．以適應各種測量的要求。指針式萬用表的外形可以做成便攜式或袖珍式．將刻度盤、轉換開關、調零旋鈕以及接線柱（或插孔）裝在面板上．各種型式的萬用表的外形布置不盡相同，MF3O型萬用表的外形結構如圖1-22 所示．

萬用表使用十分頻繁．往往因使用不當或硫忽大意造成測量錯誤或損壞事故。因此．必須學會使用萬用表．并養成正確操作的良好習慣。

使用要點：
① 使用前，認真閱讀說明書．充分了解萬用表的性能、各部件的作用和用法．正確理解表盤上各種符號和字母的含義及各條標度尺的讀法。
② 使用前，觀察表頭指針是否指向零位。若不在零位．調整表頭下方的機械調零旋鈕．使其指零．以免影響測址結果的正確性。
③ 測量前，要根據被測電量的項目和大小．把轉換開關撥到合適的位置。量程的選擇，應盡量使表頭指針偏轉到滿刻度的2/3左右。如事先無法估計被測量的大小．可在測量中從最大量程檔逐漸減小到合適的檔次。
④ 測量時．必須認真核對測量項目和量程。根據選好的測量項目與量程檔．明確標尺上的讀數及代表數值，讀數時眼睛應位于指針正上方。對有弧形反射鏡的表盤．其指針與鏡中像重合時讀數最正確。
⑤ 測址完畢．應將轉換開關撥到最高交流電壓檔．以免下次測量時不慎損壞表頭。有的應將轉換開關撥到標有“。”的位置，使測量線路短路．還可避免將轉換開關撥到0 檔致使表筆偶然相碰而消耗表內的電池。
⑥ 應在干燥、無振動、無強磁場及環境溫度適宜的條件下使用和保存萬用表。表內電池應及時更換．如長期不用應將其取出．以防腐蝕表內機件。
（ 2 ）數字式萬用表。數字式萬用表以其測量精度高、顯示直觀、速度快、功能全、可靠性好、小巧輕便、耗電省及便于操作等優點．受到人們的普遍歡迎，它已成為電子、電工側量以及電子設備維修等部門的必備儀表。下面以D T840 數字式萬用表為例．作簡單介紹。
D T840數字式萬用表是一種結構堅固、電池職動的三位半數

字萬用表．可以進行交直流電壓（電流）、電阻、二極管、帶聲響的通斷及晶體管HFE的測試．并具有極性選擇、過量程顯示及全址程過載保護的特點。D T840 數字式萬用表的面版結構圖．如圖l-23 所示。

操作前注意事項：
① 將（ON=OFF 開關置ON位置．檢查9 V電池電壓值。如果電池電壓不足．顯示器左邊將顯示“LOBAT”或“BAT ”字符．此時應打開后蓋，更換F22 9V 層疊電池．如無上述字符顯示．則可繼續操作。
② 測試筆插孔旁邊的正三角中有感嘆號的．表示輸入電壓或電流不應超過指示值．

④ 二極管的測試：首先將黑表筆插人COM插孔．紅表筆插入V /Ω ．然后將功能開關置于二極管檔．將兩表筆連接到被測二極管兩端．顯示器將顯示二撇管正向仄降的mV 誼．當二極管反向時過載。
